車間焊煙除塵設備的特點及焊接煙塵收集方法
發布日期：2022-03-29 15:06 來源：http://sgyqsd.cn 點擊：
車間焊煙除塵設備和中央焊煙除塵設備是針對焊煙工位較多、工序緊密相連、多工序混合處理、內部車間作業環境較為復雜的車間工況而設計的。噴砂加工廠家解釋其主要作用是吸收并凈化多工序聯合作業過程中產生的有害固體顆粒和有毒氣體，防止它們進入操作人員的呼吸區域，從而從根本上避免操作人員的健康。工作。造成的傷害。焊接車間除塵設備，又稱集中式焊接煙塵凈化器。車間內鋪設管道，每個焊源均配有吸力臂或罩，便于源吸塵。
1、集氣罩適用于大型工位的焊煙凈化工作，有利于固定工位的焊煙收集；
2、吸臂適用于小型工位的焊煙凈化，吸臂的位置和角度可靈活調整，滿足收集焊煙的要求。適用于焊點比較靈活的工況。
車間焊接煙塵除塵設備的焊接煙塵收集方法
1.吸臂捕捉法
吸力臂的骨架類似于人的手臂。通過阻尼桿和摩擦片的作用，吸臂可以懸停在吸臂長度范圍內的空間中。吸風罩位置上設計有旋轉機構，確保吸風罩在任何方向上都可以對準焊接位置。通過流體設計和氣流模擬，吸風罩使吸風臂能夠較大量和較大范圍地捕獲焊接過程中產生的煙霧。
吸臂外層為直徑為φ140-160的軟管，內襯鋼絲。一方面可以防止火花飛濺傷軟管，同時軟管的結構保證了吸臂動作靈活，不會被負壓壓扁。每個吸臂的設計流量通常為1200m3/h，吸罩位于焊接位置上方250-300mm高處。吸臂的安裝必須安裝在墻上或在地面上以立柱的形式安裝。
2.頂吸罩
頂吸罩適用于固定焊位和多焊位。工人可以在吸風罩覆蓋范圍內自由焊接，產生的焊接煙塵可以順利捕獲，捕獲效率高。
3.頂吸板
頂吸板的捕集原理與頂吸罩類似。兩者的區別在于頂吸板為單層結構，利用氣流模擬軟件詳細模擬其氣流組織過程。蓋子的雙層結構為單層結構，有效減輕了上吸蓋的重量，降低了上吸蓋的壓力損失。

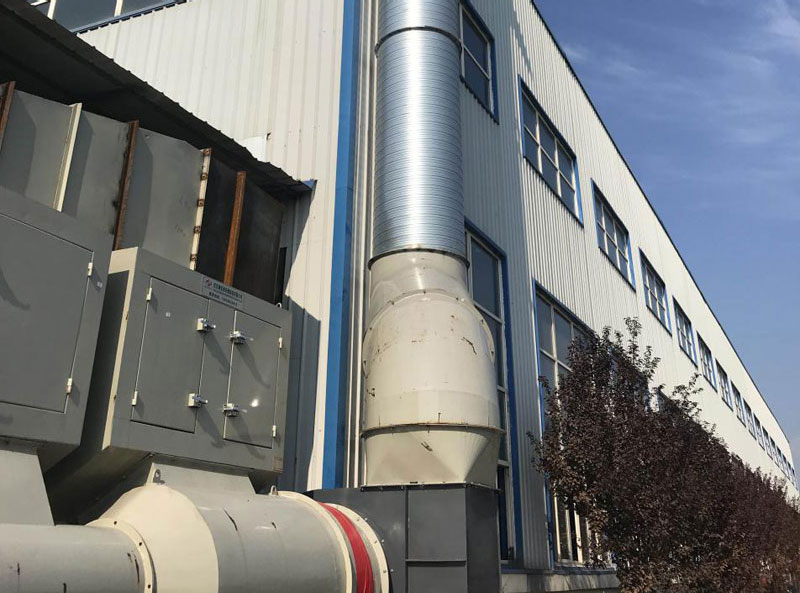

焊接凈化中心一般采用集中凈化系統。車站的布局比平時更整齊，每個車站都用隔板隔開。工位的焊煙通過一定長度的吸臂，采用負壓吸收方式，焊煙通過。吸臂、管路直徑變化等，經濾筒凈化器凈化后，高空排放。這種方法直接從源頭吸入有害的焊接煙霧，從而達到保護操作者的目的。
真空風機和凈化主機根據客戶車間的現場環境確定，包括真空管道的直徑和長度；同時操作系統的人數；所吸物料對象物理、化學性能；主機和系統所處環境等多種因素。
